为什么使用 Javascript 流程图进行过程可视化

时间:2023-02-23   访问量:1125

DHTMLX 图库由各种类型的图组成。使用最广泛的一种是 JavaScript 流程图,它显示任何类型的工作流、过程或系统。您可以下载DHTMLX Diagram 的评估版并亲自试用。

什么是 Javascript 流程图?

可以将 javascript 流程图(也称为 javascript 工作流图、过程流或简称流程图)集成到应用程序中,以实现公司活动的可视化。它可以反映整个业务过程、某些部门的工作流程或单个操作的步骤。图表的范围完全取决于最终用户的需求。

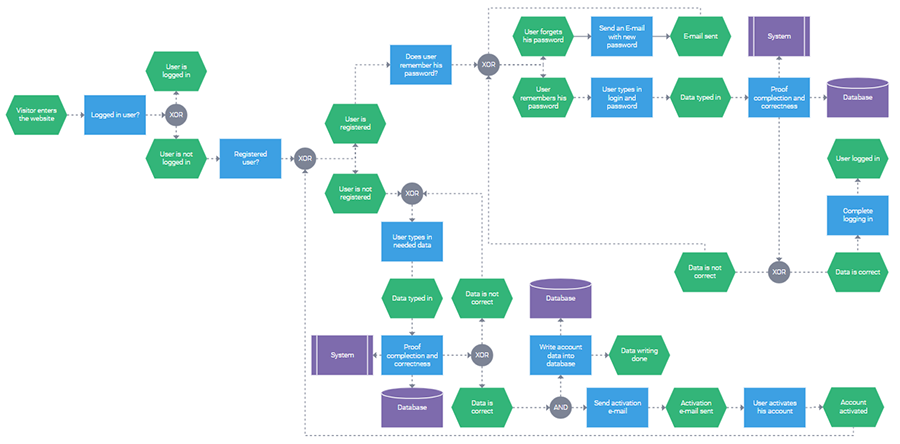

javascript宽流程图
宽流程图

让我们看一下构建流程图可能有用的一些情况:

如您所见,js 流程图有许多不同的用途。因此,它们被应用于广泛的领域。我们将举几个例子。

流程图在编程中经常用于描述复杂的序列和主题,例如用户在网站上的路径、代码结构或软件架构。

业务建模还受益于 js 工作流图,用于说明业务流程、构建策略、可视化基础架构和其他目标。

流程图被认为是项目经理的便捷工具,因为它们非常适合显示项目的步骤。

流程图在企业资源规划领域也很流行,用于展示人力、财务、制造或任何其他资源的流动。

此外,它们经常应用于科学方法和研究。

流程图如何帮助可视化数据

由于这种图表类型具有多种图形元素特征,因此可以通过多种方式使用流程图来可视化数据。您可以以独特的方式组合流程图元素来说明您的需要。

我们的库提供了30 多种不同类型的流程图形状,每种类型都用于特定目的。以下是最常用的形状:

在许多情况下,流程图以“开始”形状开始,以“结束”形状结束,这标志着流程的开始和结束点。
开始和结束形状

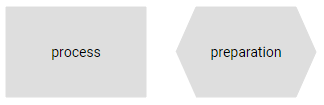

“流程”形状被绘制在流程图的中间,作为流程的某些步骤,例如,作为用户在网站上要采取的行动。同时,流程步骤基于描述流程流动条件(例如,用户未登录)的“准备”形状。
工艺和准备形状

“或”形状允许添加前面步骤的几个可能结果。
或形状

您还可以使用“子程序”形状,它们是链接到另一个流程图中现有流程的预定义流程形状。
子程序形状

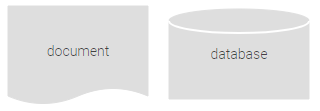

其他常见形状包括“数据库”和“文档”形状。他们的名字不言而喻。
文档和数据库形状

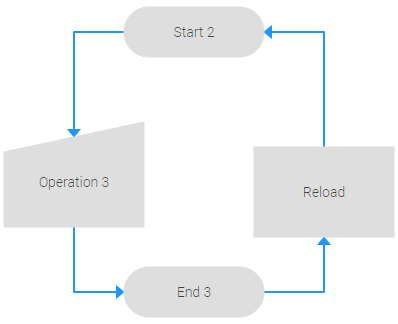

除了形状之外,连接线对于构建流程图也起着重要作用,因为它们显示了流程图元素如何相互关联并确保您的图表被正确阅读。
流程图连接器

为什么使用 DHTMLX 图构建 Javascript 流程图

能够操作流程图对于工作流可视化非常重要。丰富而灵活的 API 让您有机会实现您使用我们的 javascript/html5 工作流图设定的任何目标。

1. 使用多个配置选项设置流程图元素
当您开始使用 DHTMLX 构建 JavaScript 流程图时,您肯定会喜欢大量有用的配置选项。在这里,您有机会指定形状和线条的默认类型、形状之间的边距、带有形状图标的工具栏、工具提示等等。

如果您需要我们库中可用的任何特定流程图形状类型,只需将其设置为形状对象内类型属性中的值同样,单个连接器的线型是使用线对象中的类型属性指定的。为了在为复杂流程图准备数据时节省时间,您可以使用默认 属性一次为所有形状和连接线指定默认配置这种方法还有助于提高代码的可读性。在我们文档的这一部分查看配置选项的完整列表

2. 对每个流程图元素进行自定义和样式化以根据您的需要对其进行定制
我们的 JavaScript 图表库的另一个关键优势是其增强的可定制性。您可以在它们的对象中使用形状和连接线的样式设置并重新定义相应的 CSS 类。因此,根据项目的要求调整主要流程图元素的外观将不是问题。形状中的文本内容可以通过内联编辑轻松更改。

如果这还不够,可以创建自定义流程图形状并为它们定义模板。要将您自己的形状添加到流程图,您应该使用addShape方法。访问此页面以了解有关 DHTMLX 图表的自定义功能的更多信息。

3. 通过 API 自由操作形状以在需要时进行更改
我们的 js 流程图在通过组件的 API 操作图表项目时非常灵活。

例如,如果您想构建一个大型流程图,则无需费心去按正确的顺序安排整个结构。有一种特殊的自动布局算法可以更快地完成这项工作。该算法将一组随机链接的形状转换为具有形状正交或径向定位的漂亮层次结构。在自动放置期间,可以使用对角线(直接模式)或直角(边缘模式)连接线连接形状。

此功能以两种方式启用:

常量= 新的dhx。“图表容器”
图表。数据解析数据

图表。autoPlace {
   模式 “直接” “边缘”
   placeMode  “正交” “径向”
;

常量= 新的dhx。 document.body {     类型“默认”      自动放置{模式直接” “边缘”          placeMode “正交” “径向” }         }






还可以随时添加新形状、删除旧形状,甚至可以使用相关的数据收集 API 从头开始绘制图表。
add方法使您能够向流程图添加新形状

图表。数据add { id "3.2" , text "New Item" , parent "3" ;

删除一些你不需要的形状,甚至全部都可以用remove方法来完成:

图表。数据删除3.2

图表。数据全部删除;

如果您对现有的形状感到满意,但它们的内容需要改进,您可以应用更新方法将新数据放入您的形状中。

图表。数据更新“1”  {文本“一些新文本” ;

4. 使宽流程图易于阅读和分析

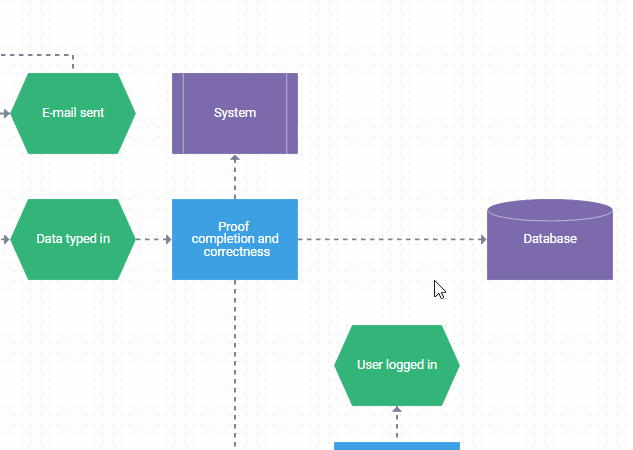

由于具有缩放和滚动功能,包含大量数据的宽流程图不会再给您和您的最终用户带来麻烦。考虑到流程图的大小,您可以在scale属性的帮助下放大或缩小:

var= 新的dhx。 “diagram_container”  {类型 “org” 比例 0.7
图表。数据解析数据

另一种选择是添加水平和/或垂直滚动以查看流程图。

为了方便最终用户使用复杂的结构进行工作,您还可以使用泳道来补充流程图,这有助于将整个可视化过程划分为单独的阶段,如本示例中所示
DHTMLX 图 - 流程图
这里的一个更有用的功能是能够通过连接线上的标题来阐明流程图中棘手的部分。

5. 将流程图导出为 PNG 和 PDF

如果您将流程图导出为 png 或 pdf,则可以轻松保存、存储和与他人共享您的过程可视化。
pdf或 png 导出方法不仅允许按原样导出图表,还允许调整导出设置:

//导出配置设置
图。出口png {
    type "jpeg"
    fullPage true
;

6. 提供无缝的前端和后端集成
真正重要的是,我们的 javascript 流程图可以集成到使用任何客户端和服务器端技术构建的任何 Web 应用程序中。数据可以很容易地以 JSON 格式加载到图表中。我们提供的演示可让您清楚地了解如何将 DHTMLX Diagram 集成到基于流行的 JavaScript 框架(AngularReactVue.js)的应用程序中。使用 DHTMLX Diagram,您的流程图将在任何触摸设备和所有现代浏览器中表现同样出色。

7. 在 DHTMLX 图表编辑器中构建流程图
作为常用编码方法的替代方法,您还可以使用图表编辑器。它作为我们图表库的辅助工具,具有三种操作模式(默认、组织结构图、思维导图)。通过将编辑器嵌入您的应用程序,您将使最终用户能够以无代码的方式使用 30 多种内置形状构建流程图和其他类型的图表。它有一个用户友好的界面,支持拖放,由四个主要部分组成:
